AMD procesory

AMD K6 CPU

CPU triedy Pentium Pro s MMX technológiou.
Základ s NexGen Nx686 CPU. Intel Pentium/MMX P54C CPU vývodovo komp atibilný.
Podpora dvoch CPU.
Optimalizovaný pre 16 bitový kód.
Superskalár: 6 úrovní, 7 execution jednotiek: load, store, 2 integer, FPU, branch, MMX.
Vlastnosti: X86 na RISC86 preklad inštrukcií, predecoding inštrukcií, out-of-order execution, špekulatívne vykonávanie, central Instruction Control Unit.
Predikcia vetvenia: 8192-entry branche history table, 16-vstupov BTB (Branch Target Buffer), 16-vstupov návratu address stacku.
32 kbyte inštrukčná cache, 32 kbyte data cache (Harvardská architektúra).
Inštrukčná cache: 2 asociatívne sekcie, 32 bytes na riadok, single cycle access.
Data cache: spätný zápis, 2 asociatívne sekcie, 32 bytes na riadok, simultanious load and store in single cycle, MESI architektúra.

Model 6.
66/166 MHz (PR166): 2.9 V core, 3.3 V I/O, apríl 1997
60/180 MHz: 2.9 V
66/200 MHz (PR200): 2.9 V core, 3.3 V I/O, apríl 1997
66/233 MHz (PR233): 3.3/3.2 V core, 3.3 V I/O, apríl 1997
Technológia: 5 vrstiev kovu, 0.35 mm C4 CMOS.
Integrácia: 8 800 000 tranzistorov, s 3E6 pre cache.
Pracovný názov K6.

Model 7.
66/233 MHz: január 1998
66/266 MHz: január 1998
66/300 MHz: apríl 1998
2.2 V core, 3.3 V I/O.
Technológia: 0.25 mm CMOS.
Integrácia: 8 800 000 tranzistorov, s 3E6 pre cache.
Púzdro: 321 vývodov PGA (Pin Grid Array) (Socket 7).
100/300 MHz
100/350 MHz
100/400 MHz
2.2 V core, 3.3 V I/O.
Púzdro: 321 vývodov PGA (Pin Grid Array) (Socket 7+).
Pracovný názov Little Foot.

AMD K6-2 CPU

3DNow!
Technológia: 3D multi-media instruction set (21 inštrukcií).
Zdvojená MMX jednotka.

Model 8.
66/266 MHz: máj 1998
95/333 MHz: máj 1998
100/300 MHz
100/350 MHz: Socket 7+
100/400 MHz: Socket 7+
2.2 V core, 3.3 V I/O.
Púzdro: 321 vývodov CPGA (Ceramic Pin Grid Array) (Socket 7).
Technológia: 5 vrstiev kovu, 0.25 mm CMOS.
Integrácia: 9 300 000 tranzistorov.
Pracovný názov: K6-3D, Chomper.

AMD K6-III

Model 9:
64 kbyte L1 a 256 kbyte L2 cache na chipe. Podpora L3 cache na základnej doske.
100/350 MHz
100/400 MHz
100/450 MHz
100/500 MHz
2.2 V core, 3.3 V I/O.
Technológia: 0.25 mm CMOS.
Integrácia: 21 300 000 tranzistorov.
Pracovný názov Sharptooth.

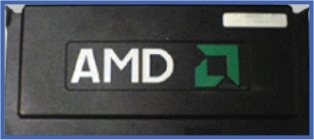

AMD K7

128 kbyte L1 a 512-8192 kbyte L2 cache na chipe.
Púzdro: Slot A (Intel Slot 1 nekompatibilný), alebo EV6 (DEC Alpha CPU kompatibilný).
Technológia: 0.25-0,18 mm CMOS.
Integrácia: 21 300 000 tranzistorov.
Pracovný názov Copper.

        (Po kliknutí sa obrázok zväčší)

        (Po kliknutí sa obrázok zväčší)
